♦產品規格
|
結構層 |
載體膜 |
絕緣層 |
導磁屏蔽層 |
膠粘層 |
保護膜 |
應用層總厚 |
|
材質 |
PET |
絕緣油墨 |
導磁屏蔽材料 |
環氧樹脂 |
聚脂膜 |
|
|
厚度(μm) |
50 |
8 |
3 |
4 |
60 |
15 |

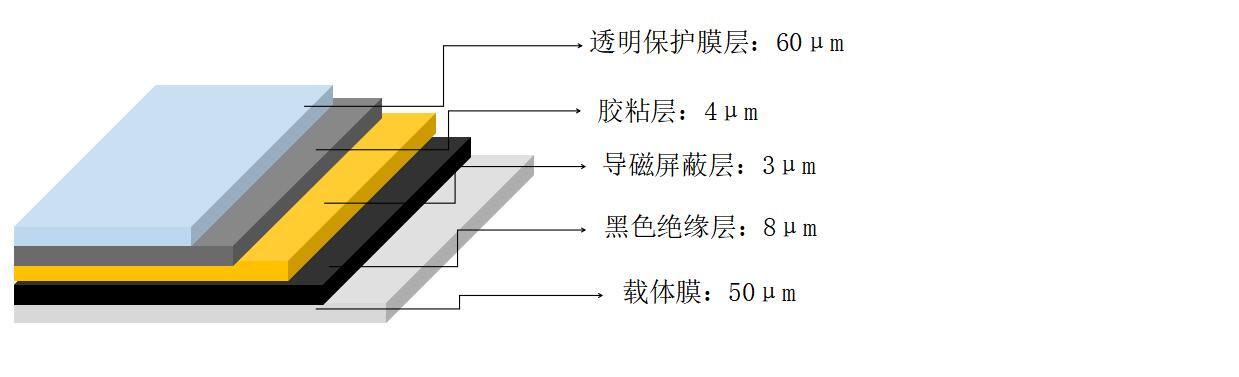

♦產品結構圖
♦產品特點
1>具有優異的屏蔽效能(10GHZ ≧80dB),吸波和導磁效果佳，應用頻率范圍寬
2>可實現阻抗控制、優良的接地性能
3>使用操作簡便、效率高
4>良好的耐酸堿，鹽霧及高溫高濕性能
5>符合環保要求（無鹵素、ROHS2.0、REACH ）
6>不含有溴系，氯系和磷系阻燃劑
♦產品性能
|
項目 |
測試標準 |
測試結果 |
|
屏蔽性能（10GHZ) |
GB/T 30142-2013 |
≧80dB |
|
電阻導通性 （接地PAD孔徑1.0mm以上壓合） |
JIS C5016 1994-7.1 |
<0.2Ω |
|
絕緣性能 |
HQ-PG-WI-002 |
>108Ω |
|
鉛筆硬度 |
JIS K5400 |
3H，4H鉛筆測試均無劃痕 |
|
剝離強度 |
JIS C5016 1994-8.1 |
≧7N/CM |
|
耐鹽霧性能 |
GB/T 10125-97 |
96H 后無腐蝕脫落 |
|
高溫高濕性能 |
HQ-PG-WI-002 |
96H 后無腐蝕脫落 |
|
耐焊性 |
JIS C6471 1995-9.3 |
PASS |
|
耐酸/堿性 （5%濃度常溫浸泡） |
JIS C6471 1995-9.2 |
PASS |
|
環保性 |
環境檢測相關法規 |
PASS |
注：以上數據僅為測量值，并非保證值
