超薄耐彎折電磁屏蔽膜
該系列產品兼顧耐彎折同時實現超薄化，有助于電子產品實現輕薄耐彎折化
關鍵詞：
所屬分類：
產品描述
♦產品規格
| 型號 | HCF-W6600G-1 | HCF-W6600G-2 | HCF-W6600G-3 |
| 油墨光澤度 | 啞光 | 啞光 | 啞光 |
| 屏蔽性能（10GHz） | ≥60dB | ≥60dB | ≥60dB |
| 應用層總厚(μm) | 10 | 8 | 6 |
| 絕緣層(μm) | 6 | 4 | 3 |
| 屏蔽層(μm) | 0.3 | 0.3 | 0.3 |
| 導電膠層(μm) | 4 | 4 | 3 |

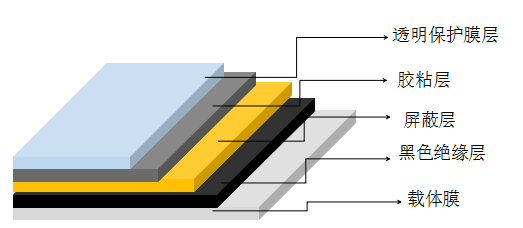

♦產品結構圖
♦產品特點
1>優異的耐彎折性能；
2>優異的絕緣性；
3>優異的屏蔽效能(10000MHZ ≧60dB)；
4>優異的接地性能，可實現阻抗控制；
5>優異的耐酸堿，鹽霧及高溫高濕性能；
6>使用操作簡便、效率高；
7>符合環保要求（無鹵素、ROHS2.0、REACH）；
8>不含有溴系，氯系和磷系阻燃劑。
♦產品性能
|
項目 |
測試方法 |
測試結果 |
|
屏蔽性能（10000MHZ) |
GB/T 30142-2013 |
≥60dB |
|
電阻導通性 （接地PAD直徑1.0mm以上） |
JIS C5016 1994-7.1 |
<1Ω |
|
絕緣性能 |
HQ-PG-WI-002 |
>108Ω |
|
鉛筆硬度 |
JIS K5400 |
3H鉛筆測試均無劃痕 |
|
剝離強度 |
JIS C5016 1994-8.1 |
≧7N/CM |
|
耐鹽霧性能 |
GB/T 10125-97 |
96H 后無腐蝕脫落 |
|
高溫高濕性能 |
HQ-PG-WI-002 |
96H 后無腐蝕脫落 |
|
耐彎折性能（彎折半徑0.5mm） |
IPC-TM-650 2.4.2.1 |
≥30萬次 |
|
耐焊性 |
JIS C6471 1995-9.3 |
PASS |
|
耐酸/堿性（5%濃度常溫浸泡） |
JIS C6471 1995-9.2 |
PASS |
|
環保性 |
環境檢測相關法規 |
PASS |
注：以上數據僅為測量值，并非保證值．
